След монтажа на радиостанцията в превозното средство /лек автомобил, камион/ е важно да се настрои антената за максимално излъчване и съгласуваност към радиостанцията /КСВ/.
Параметърът КСВ /коефициент на стоящи вълни/ е важен за ефективната работа на предавателя и антената. Разсъгласуването между антената и предавателя на радиостанцията, води до намаляване на обхвата на покритие, а при по-големи разлики това може да окаже непредвидими последствия и повреда на предавателя на радиостанцията.
Описаната тук настройка, която трябва да се изпълни точно, подобрява ефективността на радиостанцията и антената и съответно обхвата /далечината/ на радиовръзката, а също така предотвратява повреда на радиостанцията./Рекламации за повреди причинени от лошо КСВ не се покриват от гаранцията на производителя/.
Настройката се извършва на открито място.
Правилен избор на място на антената.
За да получите качествен монтаж на ситемата е необходимо правилно да сте избрали мястото за монтаж на антената. За предпочитане е използване на твърдо закрепване /с отвор в металния корпус - купе на автомобила или кабината на камиона/.
Ако се използва магнитна основа за антената, тя трябва да се постави върху повърхност с максимална площ - таван на кабината/купето или заден капак на багажника/.
Свързване на измерителния уред:

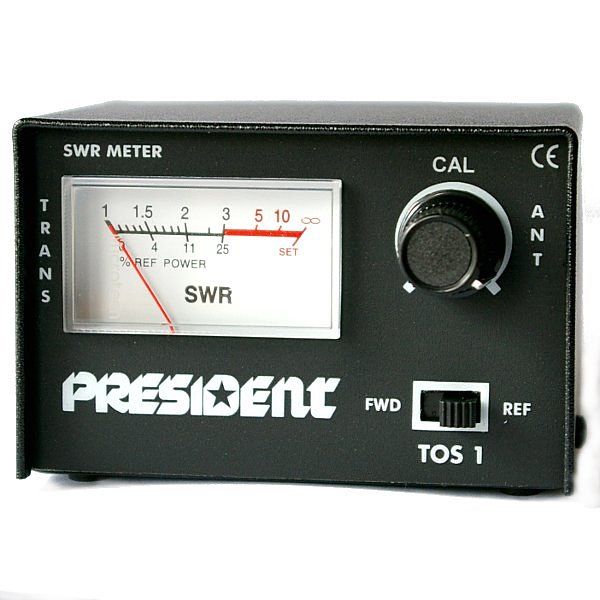

КСВ метъра (President TOS-1) се свързва между конектор TX на радиостанцията и антената, с възможно най-къс кабел между радиостанцията и уреда. (Използвайте кабел с дължина макс. 35см, като CA-2C).
Ред за настройка:
1. Проверете всички връзки.
2. Настройте радиостанцията в средата на работния честотен обхват ( за CB радиостанция - 20 канал)
3. Поставете превключвателя на КСВ метъра в положение FWD (за калибровка).
4. Натиснете бутона на микрофона за преминаване на предаване (PTT) и задръжте в това положение.
5. С потенциометъра CAL, настройте показанието на уреда в крайно положение.
6. Поставете ключа в положение REF (показание стойността на КСВ). Величината отчетена от уреда трябва да е близка до 1. В противен случай настройте вашата антена ( чрез промяна дължината на излъчващия елемент на антената), докато достигнете показание възможно най-близко до КСВ 1 (КСВ между 1 - 1.5 е приемливо).
7. В някои случаи, може да се наложи да скъсите антената с няколко милиметра за да получите коректна стойност.
8. Преди всяко измерване е необходима калибровка на уреда (точка 3).
Вашата автомобилна инсталация е готова за работа!
